UNOBAT 53 / 68 / 80 INFORMATIONS TECHNIQUES ET INSTRUCTIONS DE POSEPOUR LE PARQUET SPORTIF
D 16.1
D 16.1
1. INSTRUCTIONS DU PRESCRIPTEUR
INFORMATION
SYSTÈME UNOBAT 53/68/80
|
D 1.0 |
Informations générales |
|
D 16.1 |
Instructions d’installation |
Tableau 1
1.1 SPÉCIFICATIONS DU SYSTÈME
Les systèmes de sols sportifs Junckers Unobat 53 / 68 / 80 sont basés sur des lamesde 22 mm en bois dur massif fixées à une sous structure composée de lambourdesen lamibois, munies d'une couche continue de mousse absorbant les chocs. Les systèmes peuvent être installés sur un sol sec et porteur en béton, ou sur un sol sportif existant avec une surface synthétique ou en bois.
Distance entre les lambourdes :
Choisissez entre c/c 336 et 411 mm. La distance est déterminée en fonction des caractéristiques
fonctionnelles sportive nécessaires et/ou de la résistance. Si le parquet est utilisé pour le basketball ou si des sièges rétractables doivent être installé dans la salle de sport, la distance c/c 336 mm doit toujours être utilisée.
Hauteur de construction :
Les hauteurs des systèmes comprennent les lambourdes et les lames de parquet.
Unobat 53 : 53 mm.
Unobat 68 : 68 mm.
Unobat 80 : 80 mm.
Performance:
Les systèmes sont des sols sportifs surfaciques avec des caractéristiques fonctionnelles sportives
et des propriétés de résistance liées à la hauteur de construction et à la distance entre les lambourdes. Les systèmes sont testés et classés conformément à l norme EN 14904.
Unobat 53 (336) : EN 14904 - classe A4 ou FIBA niveau 1
Unobat 53 (411) : EN 14904 - classe A4
Unobat 68 (336) : EN 14904 - classe A4 ou FIBA niveau 1
Unobat 68 (411) : EN 14904 - classe A4
Unobat 80 (336 / 411) : EN 14904 - classe A3
Convient parfaitement aux salles de sport multifonctionnelles, au fitness et au squash.
Lire toutes les informations :Veuillez noter que la documentation complète de ce système comprend les informations générales, les instructions du prescripteur et les instructions d'installation, voir le tableau 1.
Pour toute question, veuillez contacter le service technique de Junckers.
1.2 COMPOSANTS DU SYSTÈME – SYSTÈME UNOBAT 53 / 68 / 80
-
Lames de parquet massif Junckers à 2 frises pour le sport
Epaisseur x largeur x longueur :
22 x 129 x 3700 mm.
Essence de bois, qualité et surface: voir fiche technique B 2.0. -
Junckers J-Nails (Machine nail)
2,2 x 45 mm clous J-Nails spécialement développés avec une grande résistance au cisaillement et à l’arrachement. -
Lambourdes en lamibois
31 x 45 x 2400 mm
46 x 45 x 2400 mm
58 x 45 x 2400 mm
Y compris une mousse PU continue de 10mm.
Distances entre les lambourdes:
c/c 336,4 mm (336)
c/c 411,1 mm (411)
Les lambourdes sont fabriquées en épicéa avec un taux d’humidité de 8 à 10%. -
Film polyane contre l'humidité
0,20 mm. -
Jeu de dilatation au niveau du mur.
1,5 mm par mètre de largeur de chaque côté et 1 mm par mètre de longueur à chaque extrémité, mais tous deux min.30 mm. Est également requis aux points fixes, par exemple les colonnes.

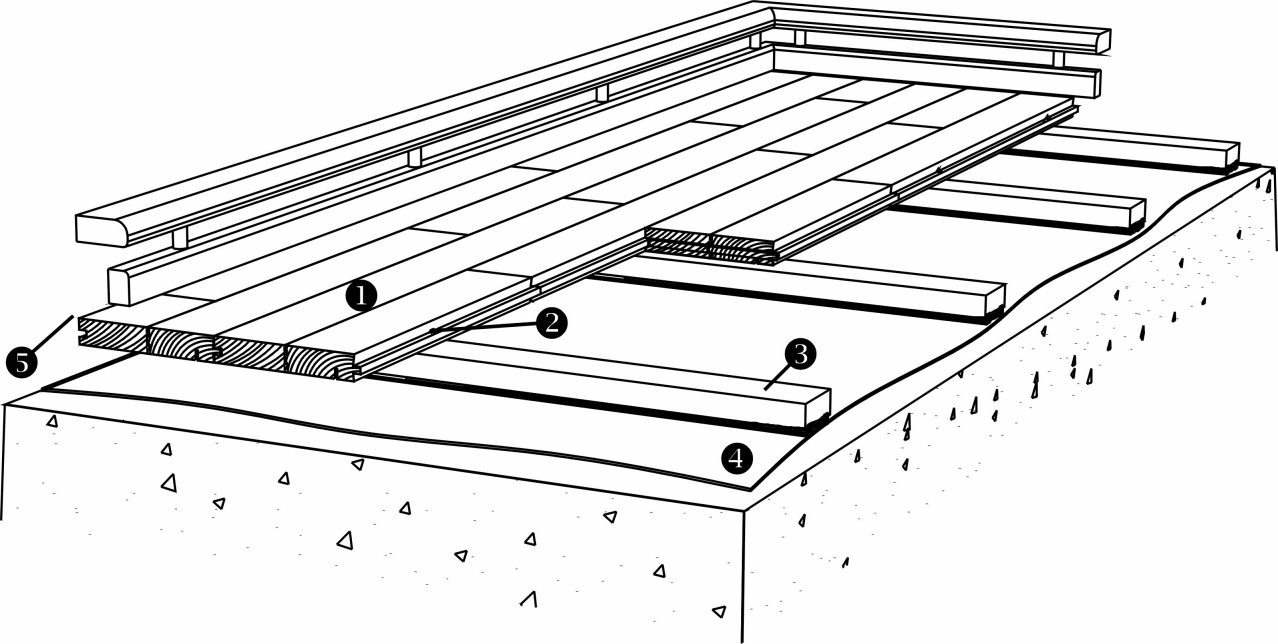

Fig. 1
1.3 RÉSISTANCE À LA CHARGE
Les systèmes de sols sportifs sont conçus pour garantir de bonnes propriétés techniques par rapport
aux charges attendues dans le cadre des activités sportives.
Capacité de charge ponctuelle:
Les systèmes de lambourdes sont testés et approuvés pour les charges ponctuelles maximales mentionnées ci-dessous, en fonction de la surface de charge et de l'entraxe des lattes c/c 411 ou 336 mm. Pour les zones fortement chargées telles que les scènes ou les tribunes, il peut être nécessaire d'installer des lambourdes supplémentaires. Le tableau 2 indique la capacité de charge maximale des charges ponctuelles aux distances recommandées entre les lambourdes du système et aux zones de charge surfaciques.
|
Tableau 2 |
|
|
Distance entre les lattes c/c 336 mm: |
Distance entre les lattes c/c 411 mm: |
|
ø 25 mm: 4.5 kN (approx. 450 kg) |
ø 25 mm: 4.0 kN (approx. 400 kg) |
|
100x100 mm: 5.5 kN (approx. 550 kg) |
100x100 mm: 5.0 kN (approx. 500 kg) |
Le tableau 3 montre l'utilisation du système en fonction des classes de charge de la norme EN
1991-1-1, correspondant à des exigences de résistance aux charges et à une rigidité acceptable. En
outre, la résistance du système à la charge roulante est notée.
Pour une définition plus précise des classes et des types de charge, voir l'information générale
Junckers sports D 1.0 - INFORMATIONS GENERALES - PARQUETS SPORTIFS JUNCKERS rigidité et résistance à la charge.
|
Tableau 3 |
Types de chargement |
|
|
Catégorie de chargement |
Charge surfacique et charge ponctuelle
|
Charge roulante |
|
C4: Salles pour l'activité physique, par exemple gymnases/théâtres
|
Approuvé*
|
Approuvé** |
|
C5: Salles recevant du public, par exemple salles de sport avec tribunes |
Approuvé* |
Approuvé** |
* Surface de charge ponctuelle min. 200 x 200 mm / ** Charges sur les roues, voir D 1.0 - Tableau 2
Fig. 2
1.4 PLANÉITÉ DU SUPPORT
Les lambourdes doivent être droites, sans distorsion, et le sol doit être nivelé de manière à ce que les écarts éventuels de planéité ne soient pas en contradiction avec les exigences de la méthode décrite ci-dessous.
Règle droite:
Le sol doit être plat avec un écart maximum de 2 mm sous une règle de 1,5 m. (UK : 3 mm sous une règle de 2 m selon BS 8201) (Royaume-Uni : 3 mm sous un bord droit de 2 m selon BS 8201). (US: 3/16 » sous une règle de 10 pieds). Les écarts sont mesurés en tant qu'espace sous le bord droit. La surface doit être lisse. Toute irrégularité doit être corrigée par ponçage ou à l'aide d'un produit autonivelant.
Fig. 3
1.5 LA RÈGLE DES 10 LAMES
Afin de minimiser le travail du bois en raison des variations des conditions climatiques à l'intérieur du bâtiment, les lames de parquet doivent être posées selon la règle des 10 lames.
Cette règle indique la mesure sur 10 lames au moment de la pose et doit être vérifiée en permanence
pendant la pose et par la suite (voir Fig. 3).
Pour respecter la mesure des 10 lames (10 BM), il est recommandé d'utiliser des entretoises lors de la pose. Les entretoises sont livrées dans une gamme de tailles correspondant à l'humidité relative attendue dans la salle.
Fig. 4
La mesure sur 10 lames est choisie sur la base de l'humidité relative maximale prévue dans le bâtiment lorsqu'il est utilisé tout au long de l'année, voir la figure 4.
La figure illustre la règle des 10 lames par rapport à l'humidité relative de l'air pour des lames de 129 mm. Par exemple, une humidité relative attendue de 65 % RH au maximum nécessitera normalement une mesure de 10 lames d'environ 1 294 mm.
Les lignes extérieurs de la règle des 10 lames, qui dépendent également de la surface du parquet, sont marqués par des lignes pointillées. La surface du parquet, ainsi que son emplacement (en RDC ou à l’étage) peuvent également avoir une influence sur le choix de la mesure des 10 lames.
Veuillez contacter le service technique de Junckers pour obtenir des conseils complémentaires.
Fig. 5
1.6 ISOLATION THERMIQUE ET TUYAUX DANS
LA SOUS STRUCTURE
Le système de lambourdes offre une bonne occasion d'incorporer une isolation
thermique.
La ventilation doit être suffisante entre la face inférieure du parquet et l'isolation. Cela permet d'éviter les attaques fongiques dans la construction du parquet. Il faut veiller à ce qu'il y ait un espace suffisant entre les lames de parquet/lambourdes et l'isolation des tuyaux pour permettre un mouvement vertical
sans entrave du parquet, voir Fig. 5.
1.7 PROTECTION CONTRE L’HUMIDITÉ
Dalle en béton :
L'humidité résiduelle contenue dans le béton ou la chape ne doit pas dépasser 90 % HR. (Royaume-
Uni : humidité du béton max. 75 % HR selon BS 8201)
Au niveau du sol et des autres niveaux supérieurs, une protection contre l'humidité provenant à la
fois de l'intérieur du bâtiment et du sol est nécessaire.
Une barrière contre l'humidité est établie en posant une membrane étanche à l'humidité, une membrane PE de 0,20 mm ou un polythène de 1000 g, par exemple Junckers Moisture Barrier, directement sur le béton avant de poser les lambourdes, voir Fig. 4 (ligne pointillée).
Sous-planchers en bois:
Pour les projets de rénovation dans lesquels de nouveaux systèmes sont posés sur des sous-planchers
en bois existants, il convient de s'assurer que l'ensemble de la structure a été conçu selon les spécifications correctes en matière d'humidité.
En règle générale, aucune protection supplémentaire contre l'humidité ne doit être appliquée sur le sol sportif existant, car cela peut accroître le risque d'attaques fongiques dans la sous-construction.
1.8 VENTILATION DU SOUS PLANCHER
En général, les systèmes sportifs doivent être installés en utilisant des plinthes avec des fentes d'aération, afin d'assurer une ventilation adéquate de la sous-structure. En outre, pour minimiser autant que possible les conséquences des variations hygrométriques dans le bâtiment, les mêmes conditions hygrométriques doivent être maintenues au-dessus et au-dessous de la surface du parquet.
La plage d'humidité relative attendue sera généralement respectée grâce à la ventilation naturelle via les fentes de ventilation des plinthes. Par ventilation naturelle, nous entendons le flux d'air résultant du mouvement de la surface du parquet pendant les activités sportives normales.
Dans tous les cas, il est important que les fentes d'aération en périphérie soient conservées et que les instructions relatives à la protection contre l'humidité soient respectées (voir Protection contre l'humidité).
1.9 CONSOMMATION NETTE DE MATÉRIAUX
Consommation nette:
Lames de parquet : Surface + environ 2 % de perte
Lambourdes c/c 336 : 3,0 rnm par m²
Lambourdes : c/c /411 : 2,5 rnm par m²
Clous J c/c 336 : 25 pièces par m²
Clous J c/c 411 : 20 pièces par m²
Fausses languettes de 600 mm : 1 x la longueur de la salle
Colle Junckers SylvaFix pour joints de bouts de lames : 1 flacon par 300 m²
Barrière anti-humidité SylvaThene, feuille PE de 0,20 mm : surface + environ 10 % de perte
2. INSTRUCTIONS DE POSE
QUAND COMMENCER L’INSTALLATION
Le bâtiment doit être étanche. Le système de chauffage doit être installé et testé, et pendant la saison de chauffage, le volume en chaleur doit être constant.
Les éléments en béton coulé, y compris le coulage des fourreaux pour les appareils et les accessoires, la chape et les autres travaux humides qui peuvent apporter de l'humidité au bâtiment, par exemple l'application d'une couche d'apprêt sur la peinture, doivent également être terminés.
L'humidité relative dans le bâtiment doit être comprise entre 35 et 65 % HR (UK) et la température doit être d'environ 16 à 20 °C.
L'humidité résiduelle contenue dans le béton ou la chape ne doit pas dépasser 90 % HR. (UK : 75 % selon BS 8201). Dans les planchers en bois, le taux d'humidité ne doit pas dépasser 12 %.
Les lames de parquet massif doivent toujours être posées immédiatement après leur arrivée dans le bâtiment. L'emballage des lames de parquet ne doit être enlevé que juste avant la pose du parquet, c'est-à-dire qu'il ne doit pas y avoir d'acclimatation des lames sur le chantier.
2.1 BARRIÈRE ANTI HUMIDITÉ

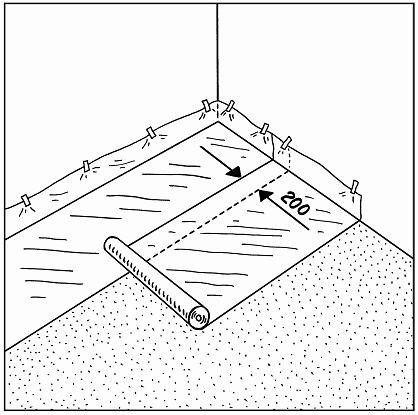

Sur les sous-sols en béton, une barrière anti-humidité d'au moins 0,20 mm de membrane PE est posée, par exemple la barrière anti-humidité Junckers SylvaThene.
La barrière anti-humidité est posée avec un chevauchement de 200 mm à tous les joints, en continuant le long des murs, etc.
Le polyéthylène doit être collé à tous les joints de recouvrement.
2.2 JOINTS DE DILATATION AU NIVEAU DES MURS ET DES OBJETS FIXES
Le joint de dilatation minimum au niveau des murs et des objets fixes doit être de 30 mm afin de permettre le mouvement du parquet, mais aussi d'assurer la ventilation de la sous-structure. Dans le cas de surfaces particulièrement larges, il peut être nécessaire de former un espace de plus de 30 mm.
Celui-ci est calculé à raison de 1,5 mm par m de largeur de chaque côté et de 1 mm par m de longueur à chaque extrémité du parquet. Pour les salles de moins de 10 m de large, la taille minimale du joint de dilatation peut être réduite à 15 mm.
L'espace entre le mur et le parquet est couvert par la plinthe sportive combinée Junckers.
2.3 SOUS-CONSTRUCTION – ENTRAXE DES LAMBOURDES 411MM
Les lambourdes sont posées parallèlement au côté le plus court de la pièce afin de garantir que les lames sont posées parallèlement au côté le plus long de la pièce.
La première et la dernière rangée de lambourdes sont posées à une distance de 100 mm du mur au centre de la lambourde. La deuxième rangée de lambourdes est centrée à 341 mm de la première rangée de lambourdes.
.T outes les autres rangées de lambourdes sont centrées à 411,1 mm en utilisant les gabarits d'espacement (A). Les joints d'extrémité des lambourdes ne doivent pas être alignés, mais doivent être décalés d'au moins 600 mm par rapport à la rangée voisine.
Squash:
Si le parquet est utilisé comme terrain de squash, des blocs d'espacement permanents, espacés de 500 mm, sont fixés entre la première rangée de lambourdes et le mur d'extrémité où se déroule le jeu.
2.4 SOUS-CONSTRUCTION – ENTRAXE DES LAMBOURDES 336 MM
A l'exception de la distance entre les lambourdes, les lambourdes sont posées conformément aux instructions de la partie 3 (ci-dessus).
La première et la dernière rangée de lambourdes sont posées à une distance de 100 mm du mur au centre de la lambourde.
La deuxième rangée de lambourdes est centrée à 266 mm de la première rangée de lambourdes.
Toutes les autres rangées de lambourdes sont centrées à 336,4 mm en utilisant les gabarits d'espacement (A).
2.5 LAMBOURDES AU NIVEAU DES POTEAUX DE FILET, DES TUYAUX, ETC.
Placez des lambourdes supplémentaires au niveau des poteaux du filet, des tuyaux, etc. Les lambourdes doivent être élastiques. Distance par rapport à tous les murs, poteaux de filet, tuyaux, etc. voir section 2.2.
2.6 POSE DE LAMES DE PARQUET
Si le parquet a une largeur supérieure à 12 m, l'installation doit commencer au milieu de la salle de sport. Utilisez l'une des deux méthodes suivantes :
A. Les deux lames centrales sont reliées par une fausse languette qui doit être collée à l'une des lames sur toute la longueur de la lame.
B. Utilisez les lames Junckers CenterRow. Ces lames sont dotées d'une languette des deux côtés.
Les lames doivent être posées de manière continue avec une distribution bien définie des joints de tête de lame d'une rangée à l'autre de 2 x l'entraxe des lambourdes, c'est-à-dire 822,2 mm avec c/c 411,1 mm, ou 4 x l'entraxe des lambourdes, c'est-à-dire 1345,6 mm avec c/c 336,4 mm. De cette manière, tous les joints de tête des lames sont soutenus. Les lames sont clouées, voir section 2.9.
2.7 DISTANCE, JOINTS DE BOUTS DE LAME - C/C
411 MM
Tous les joints de bouts de lame doivent être entièrement soutenus et, en fonction de l'entraxe des lambourdes (336 ou 411 mm), toutes les lames doivent être posées selon le schéma indiqué sur le dessin.
Si l'entraxe des lambourdes est de 411,1 mm, la distance entre les joints de bouts de lames de deux rangées consécutives doit être de 2 x 411,1 mm = 822,2 mm, comme indiqué sur le dessin.
2.8 DISTANCE, JOINTS DE BOUTS DE LAMES -
C/C 336 MM
Si l'entraxe des lambourdes est de 336,4 mm, la distance entre les joints de bouts de lames de deux rangées consécutives doit être de 4 x 336,4 mm = 1345,6 mm, comme indiqué sur le dessin.
2.9 LA FIXATION
Utilisez les clous J-Nails du cloueur Junckers, 2,2 x 45 mm. Les lames du parquet sont clouées à un angle de 45°. Ne pas clouer à moins de 50 mm des joints des bouts de lames et jamais dans les joints d'extrémité des lames.
Pour éviter les grincements, les lames de plancher sont pressées sur les lambourdes pendant qu'elles sont clouées.
La distance entre les lames de parquet et les murs ou les installations fixes verticales est de 1,5 mm par mètre linéaire de largeur de parquet de chaque côté, et de 1 mm par mètre linéaire de longueur de parquet au niveau des murs d'extrémité, avec une distance totale de 30 mm minimum.
La première et la dernière rangée de lames de parquet posées doivent être clouées ou vissées sur leur face avant d'être recouvertes d'un enduit de rebouchage assorti.
N'OUBLIEZ PAS, LORS DE LA POSE, DE SURVEILLER LA MESURE FIXE DE 10 LAMES.
2.10 TRAPPONS
Lors du montage des trappons dans le parquet, le diamètre intérieur doit dépasser celui du fourreau, c'est-à-dire le diamètre extérieur du poteau du filet, d'au moins 40 mm.
Dans les zones les plus extérieures de la surface du terrain, tous les trappons sont montés de manière excentrée vers le milieu du terrain par rapport aux fourreaux dans le béton.
NB : Les trappons doivent être montés de manière à permettre un mouvement vertical et horizontal du parquet sans entrave.
2.11 PLINTHES SPORTIVES COMBINÉES
La plinthe Junckers Combi Sports peut, en fonction de la largeur de couverture souhaitée, être montée à la verticale ou en position couchée, voir la figure.
Le pied de la plinthe doit être en contact avec le sol. Les joints d'extrémité peuvent être aboutés ou coupés en onglet à 45° pour améliorer l'effet visuel du joint.
La plinthe peut être fixée aux murs par collage ou par vissage.
Ne pas fixer la plinthe au parquet et s'assurer que la plinthe n'exerce pas de pression vers le bas sur le plancher.
