PARQUET EN BOIS MASSIF

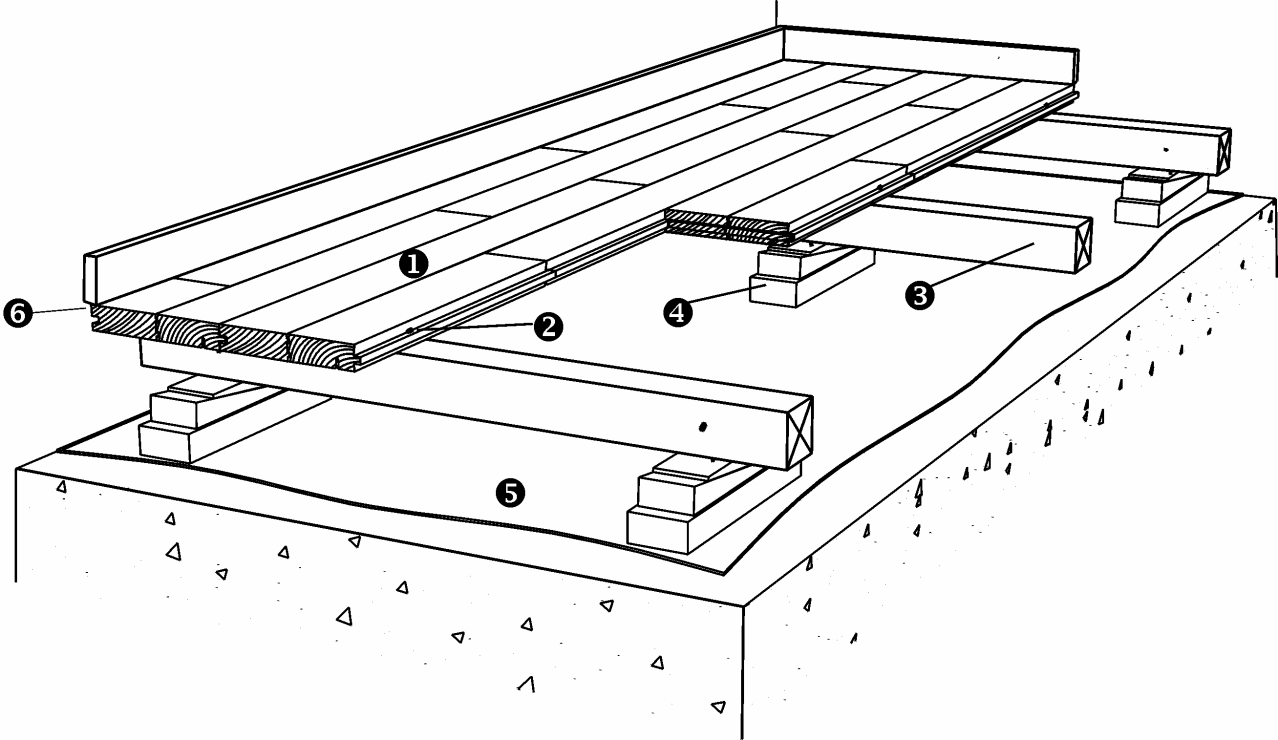

COMPOSANTS DU SYSTÈME
1 - Lames
• Lames massives 2 frises Junckers 22 mm, y compris option pont de bâteau.
• Lames massives 2 frises Junckers 20,5 mm, y compris option pont de bâteau.

Essences, dimensions, choix et finitions :

Frises 2 lames 22 x 129 mm : voir B 2.0
Lames 20,5 x 140 mm : voir B 5.0
Lames 20,5 x 185 mm : voir B 6.0

2 - Clous :
• Clous J-Nails Junckers 2,2 x 45 mm Clous en T pour pistolet 2,6 x 65 mm
• Clous à tête perdue pour pistolet 2,8 x 65 mm

3 - Lambourdes ou solives

4 - Cales
• Matériau tendre
• Contreplaqué
• Cales en plastique

5 - Barrière anti-humidité
• Sur les sous-constructions en béton où persiste un risque de pénétration d'humidité, utiliser une barrière anti-humidité du type membrane PE 0,20 mm ou polyéthylène 1000 g par exemple.

6 - Espace de dilatation entre la lame et le mur
1,5 mm par mètre de largeur de chaque côté et 1 mm par mètre de longueur à chaque extrémité. Tous les espaces de dilatation doivent être au minimum de 12 mm. Également aux point fixes comme les piliers.

Fig. 2

Fig. 3

Fig. 4

CALES

Pour le calage des lambourdes, utiliser un matériau dur et dimensionnellement stable de type contreplaqué associé à un matériau tendre, comme des panneaux de particules tendres. Il est également possible d'utiliser des cales en plastique, seules ou associées aux matériaux cités précédemment.

Si un matériau tendre est utilisé, il sera placé sous la cale. Les cales tendres consistent en des panneaux de 100 cm2 de 12-13 mm d'épaisseur, par exemple des panneaux de 125 x 80 mm, d'une densité de 225-300 kg/m3 , collés sur du contreplaqué de 12 mm d'épaisseur. Les cales sont clouées aux lambourdes sans que les clous ne s'enfoncent dans le matériau tendre ou ne touche le béton. Si les cales sont exclusivement issues de matériaux tendres, il faudra les coller aux lambourdes.

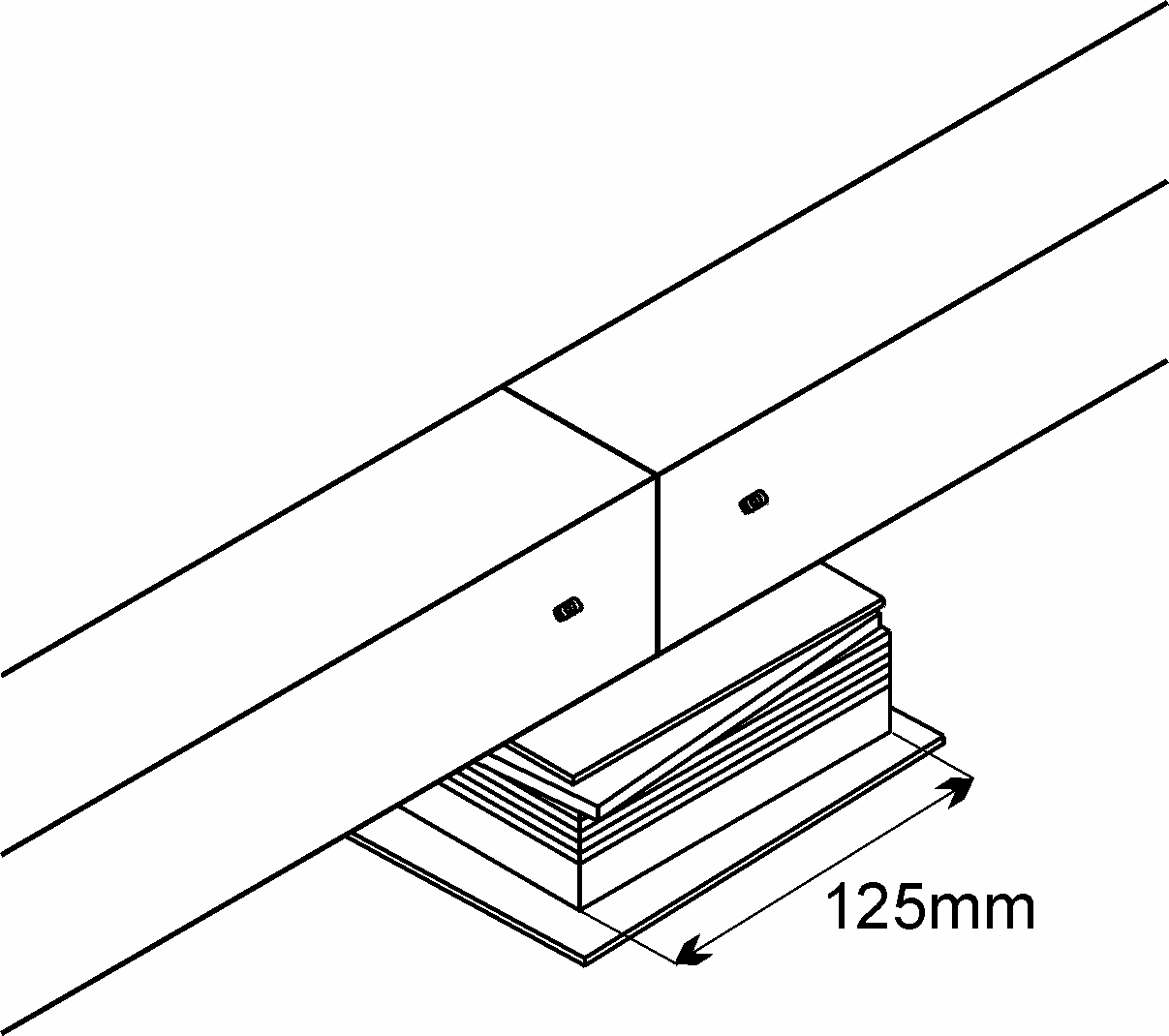

Les joints entre lambourdes peuvent reposer sur une seule cale à condition que cette cale mesure au moins 125 mm de long dans le sens de la lambourde, voir Fig 4. Ces joints doivent être décalés les uns par rapport aux autres de 600 mm au minimum. Ils ne peuvent être alignés que si les extrémités des lambourdes sont solidement fixées par des plaques. Au niveau des murs, etc. Le calage ne doit pas être placé à plus de 100 mm de l'extrémité des lambourdes.

Fig. 5

Sur les surfaces en béton non ragréées, il est conseillé d'installer un feutre bituminé sous le calage. En effet, le feutre maintient les cales en place et renforce l'efficacité du pare-vapeur, qui supporte une charge importante sur ce type de surface, empêchant, ainsi, les remontées d'humidité dans le matériau de calage.

Pour le calage des solives, utiliser un matériau dur et non élastique car la charge supportée est généralement importante. Si les solives sont posées contre des piliers, etc., un pare-vapeur robuste de type feutre bituminé doit être installé sous le calage.

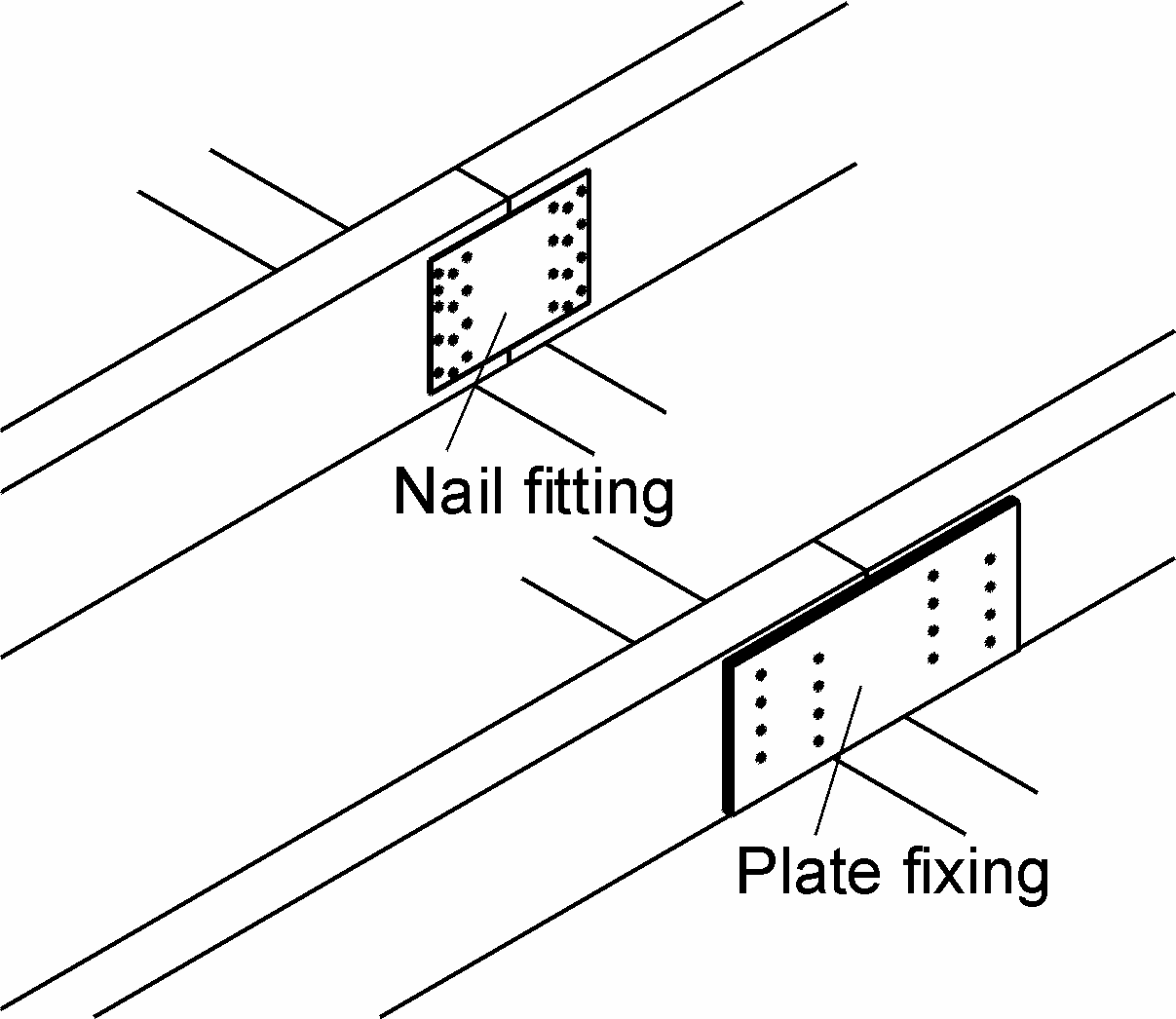

Les joints entre solives doivent toujours être situés au-dessus d'une structure de support et les extrémités des deux solives doivent être fixées mécaniquement, par des plaques ou des clous, voir Fig 5.

Le choix des cales des lambourdes ou solives dépend de l'utilisation du parquet et de la charge prévue. Il existe différentes catégories de cales en fonction du lieu d'installation du parquet (résidentiel, bureaux, industrie légère, trafic intense, boutiques), voir C 1.2- INTERVALLE DE CALAGE.
